聚氨酯發(fā)泡機(jī)發(fā)泡的佳溫度

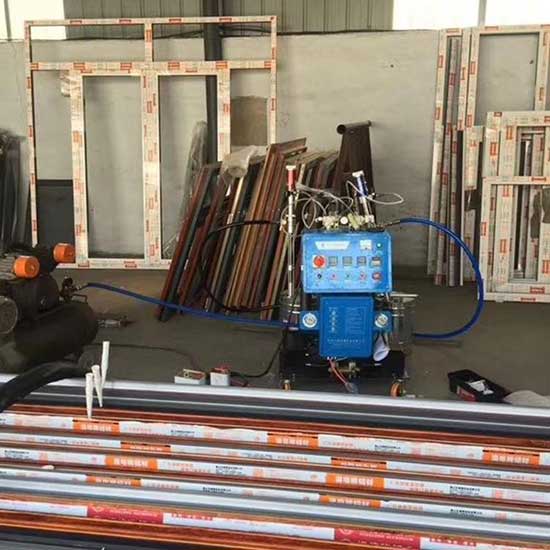

上圖：小型Q2600D斷橋鋁填充發(fā)泡機(jī)設(shè)備

　　我公司是專業(yè)設(shè)計(jì)、研發(fā)，生產(chǎn)，銷售聚氨酯發(fā)泡機(jī)|聚氨酯噴涂機(jī)|聚氨酯噴涂設(shè)備|聚脲設(shè)備|聚氨酯高壓發(fā)泡機(jī)|冷庫保溫施工|外墻保溫工程|北京聚氨酯發(fā)泡機(jī)|山東聚氨酯噴涂機(jī)|江蘇聚氨酯噴涂設(shè)備|福建聚脲設(shè)備的企業(yè)。長期以來，我公司不斷滿足顧客要求，為廣大的用戶提供優(yōu)質(zhì)的服務(wù)，下面介紹一下聚氨酯發(fā)泡機(jī)發(fā)泡的佳溫度控制。

　　溫度太高時(shí)反應(yīng)劇烈不易控制。容易出現(xiàn)注入較大箱體的泡液性能不均一，開始注入的泡液已經(jīng)發(fā)生化學(xué)反應(yīng)，粘度迅速增大，后注入的泡液還未反應(yīng)。導(dǎo)致后注入的泡液不能將先注入的泡液推到箱體發(fā)泡流程的前端，出現(xiàn)箱體局部空泡現(xiàn)象。黑白料在發(fā)泡前應(yīng)進(jìn)行恒溫處理，控制發(fā)泡溫度在18~25℃。發(fā)泡設(shè)備預(yù)熱爐溫度應(yīng)控制在30~50℃，發(fā)泡模溫度應(yīng)控制在35~45℃之間發(fā)泡模溫度過低時(shí)，泡液體系流動性差，固化時(shí)間長，反應(yīng)不徹底，出現(xiàn)空泡;發(fā)泡模溫度過高時(shí)，塑料內(nèi)膽受熱變形，泡液體系反應(yīng)劇烈。因此必須嚴(yán)格控制發(fā)泡模溫度和發(fā)泡爐的環(huán)境溫度。特別是冬季時(shí)，每天早上開線是必須對發(fā)泡模、預(yù)熱爐、發(fā)泡爐及箱體和門體預(yù)熱30分鐘以上。夏季發(fā)泡一段時(shí)間后須對發(fā)泡系統(tǒng)進(jìn)行冷卻降溫。

　　濟(jì)南九旭主要生產(chǎn)聚氨酯發(fā)泡設(shè)備，專業(yè)從事聚氨酯設(shè)備的研發(fā)，生產(chǎn)，銷售為客戶量身訂做專用聚氨酯發(fā)泡設(shè)備的新興企業(yè)。
